Allgemeine Einbauanleitung Kurzfassung

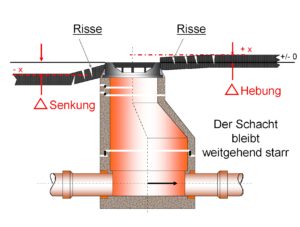

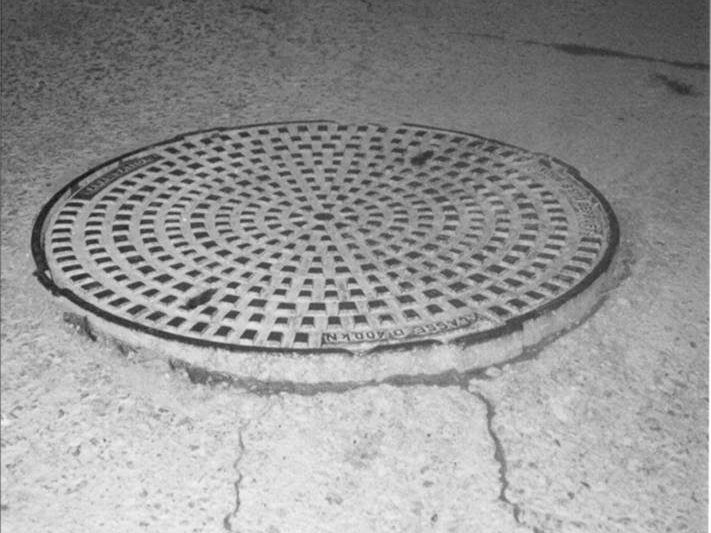

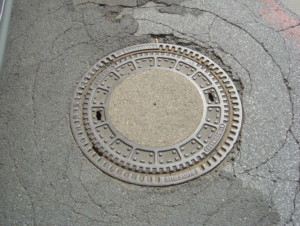

Einbau des ANA – Systems im Zuge einer Sanierung

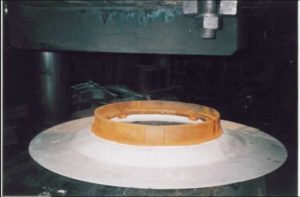

Schritt 1– Aufkleben des Kanaldeckelrahmens. Zu verwenden sind Scharnierdeckelsysteme oder Schachtdeckel in schwerer Eigengewichtausführung in Absprache mit dem ANA – Techniker. Das ANA – Systemelement und die Klebefläche am Schachtdeckelrahmen sind vor der Verklebung mit einem Winkelschleifer aufzurauen bzw. von Fettresten zu befreien. Die Verklebung des Schachtdeckelrahmens mit dem ANA – System – Element ist mit dem bewehrten Zweikomponentenkleber Sicadur®-31 CF Normal oder Rapid mit ausreichenden Zeitabstand vor dem Einbau durchzuführen (wichtig: Gebrauchsanweisung des Klebers beachten) . Der Schachtdeckelrahmen ist zentriert satt auf das ANA – Systemelement anzudrücken. Der Kleberüberschuß ist im Randbereich kraftschlüssig zu verspachteln. Die angegebene Aushärtezeit ist zwingend in Abhängig von der Material- und Umgebungstemperatur einzuhalten.

Schritt 2 – Asphalt und schadhaften Straßenaufbau auf einer Fläche von mindestens 1,6 x 1,6 m um den defekten Kanaldeckel entfernen

Schritt 3 – Höhe des Schachthalses auf minus 15 bis minus 18 cm unter das zukünftige Straßenniveau herstellen (kürzen oder Ausgleichringe einsetzen)

Schritt 4 – Herstellen des Feinplanums auf minus18 cm unter dem zukünftigen Straßenniveau. Der Planumaufbau ist mit gebrochener Kornstruktur auf Grundlage der RVS unter Einhaltung der vorgeschriebenen Verdichtungswerte durchzuführen. Für das herstellen des exakten Planumniveaus ist die Verwendung einer Schablone von Vorteil.

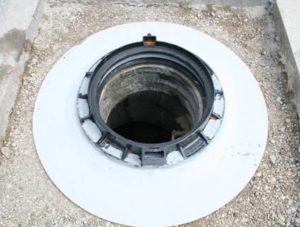

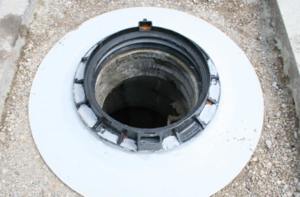

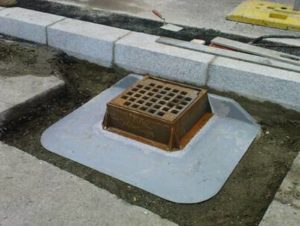

Schritt 5 – ANA – Systemelement auf das verdichtete Planum aufsetzen. Das ANA – Systemelement ist mit dem aufgeklebten Schachtdeckelrahmen zentriert zum Schachthals aufzulegen und mit einem Verdichtungsgerät ausreichend einzurütteln. Die Vollflächigkeit der Auflage ist dabei stets visuell zu prüfen und gegebenenfalls nachzubessern.

Schritt 6 – ANA – Systemelement und Asphaltschnittflächen mit einer bituminöser Haftbrücke versehen

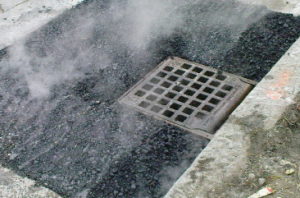

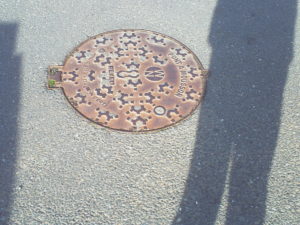

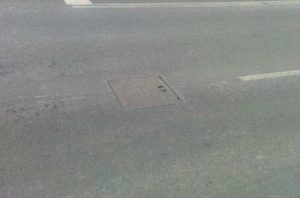

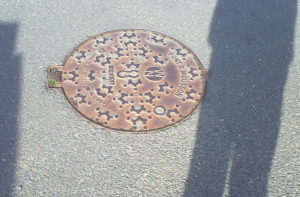

Schritt 7 – Bituminöse Tragschichten und bituminöse Deckschicht lagenweise im Heissverfahren einbringen. Nach Erreichen der vorgeschriebenen Asphaltfestigkeit ist der Kanaldeckel befahrbar.

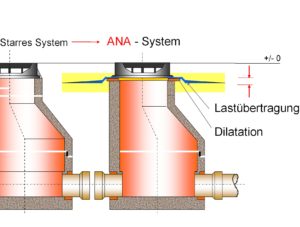

Schritt 8 – Dilatationsverbindung zwischen ANA – Systemelement und Schachthals herstellen. Combi well-drilling foam von Würth  zwischen Schachthals und ANA – Systemelement nach Gebrauchsanweisung des Herstellers einbringen.
